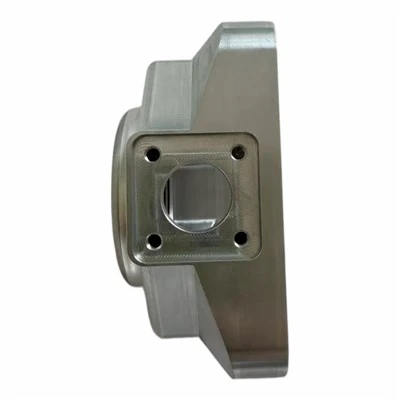

Materiaali ja valmistusprosessi
Valmistettu 6061 alumiiniseoksesta ja valmistettu integroidulla CNC-sorvauksella ja jyrsinnällä. Komponentissa on luonnollinen koneistettu harjattu viimeistely ilman pinta-anodisointia.
Kaikki nestekanavat, laipan kiinnitysreiät ja porrastetut tulpan{0}}ulokkeet koneistetaan yhdellä kokoonpanolla korkean mittatarkkuuden varmistamiseksi. Virtauskanavien sisäseinät ovat sileät ja purseet{2}}, kun taas tiivistysaskelpinnat on koneistettu tarkasti erinomaisen tasaisuuden saavuttamiseksi.
Rakenteelliset ja valmistusedut
Kahdeksankulmainen viistetty laippapohja:
Kulmissa olevat neljä upotettua läpi{0}}reikää on suunniteltu kiinnitettäväksi turvallisesti pääohjauskoteloon, jakeluventtiililohkoon tai ulokekannattimeen. Viistetyt kulmat auttavat estämään häiriöitä ympäröivien putkistojen ja komponenttien kanssa.
Integroitu L{0}}muotoinen vahvistettu pohja:
Paksutettu pystytukilevy tarjoaa erinomaisen taivutuskestävyyden. Se minimoi muodonmuutoksen nopeiden edestakaisen liikkeen aikana ja varmistaa vakaan suuttimen paikannustarkkuuden.
Porrastetut{0}}akselit molemmissa päissä:
Vakiomuotoiset pikaliittimet{0}}porrastetut ulokkeet mahdollistavat suoran liittämisen messingisiin sovittimiin, kahdeksankulmaisiin venttiilikoteloihin ja annosteluventtiilin runkoon. Porrastettuihin pintoihin voidaan asentaa tiivisterenkaat liiman tai ilmavuodon estämiseksi.
Materiaalien edut
6061-alumiiniseos tarjoaa kevyen suorituskyvyn ja hyvän kestävyyden teollisuuden nesteitä, kuten UV-liimaa, punaista liimaa ja juotospastaa vastaan. Sen tasapainoinen lämmönjohtavuus auttaa säilyttämään nesteen vakaan viskositeetin, kun taas komponenttien alhainen paino vähentää liikeliukujärjestelmän kuormitusta.
Rakenteelliset toiminnot
1. Pohja nelikulmainen laippakiinnitysalusta
Neljän upotetun kierteisen kiinnitysreiän ansiosta venttiilin alusta voidaan kiinnittää tukevasti monipään -annostelukoneen pääkammioon, pidennettyyn ulokekiinnitysvarteen tai pitkään nesteen jakotukilohkoon.
Se toimii vakaana asennusohjeena kaksikanavaiselle nesteen{0}}jakelulle.
2. Vaakasuuntainen kaksikanavainen-nestekanava
Porrastettu sylinterimäinen tulppa{0}}molemman puolen porteissa tarjoaa neste- ja pneumaattiset liitännät:
Toinen puoli liitetään ylävirran jakeluventtiililohkoon liiman syöttöä tai ilmaa varten;
Toinen puoli toimittaa nesteen tai ilman etuosan annostelu- tai suihkutusventtiilin runkoon.
Keskellä olevaa pystysuoraa kierreporttia voidaan käyttää paineen säätelyyn, paineen valvontaan tai apuhuuhteluilmaan. Se voidaan liittää myös hienosäätöventtiiliin tai paineanturiin.
3. Pystysuuntainen vahvistettu tukilevy
Integroitu paksunnettu vahvistusrakenne nostaa nestekanavia ja tarjoaa riittävän välyksen alla pneumaattisille letkuille ja signaalikaapeleille, mikä estää putkistojen puristumisen tai liiallisen taipumisen.
Keskellä olevaan pystysuoraan-reikään mahtuu säätöruuvi, joka lukitsee tulpan-tiiviisti venttiilin runkoon ja estää pyörimisen tai asennon poikkeaman.
Ydinsovellukset
- Kaksikanavainen-jakelupohja kahden-aseman tarkkuusannostelukoneille
- Kaksois-nesteventtiilijalka mikro-sumutusruiskutusjärjestelmiin
- Kompakti pneumaattinen kaksikanavainen{0}}jakotukipohja automatisoiduille laitteille
